触屏自动转塔显微硬度计MHV-101PC

产品时间:2023-05-12 10:44:39

简要描述:

触屏自动转塔显微硬度计-MHV-101PC 一、仪器亮点: 1、本机操作性能及功能具有同行业中先进的技术。 2、本机具有数据存储查询及平均值运算功能。 3、转塔打点定位采用三点式卡位更精准,重复打点位不偏移。 4、主轴支承弹片采用进口特殊订制材料具有

详细介绍

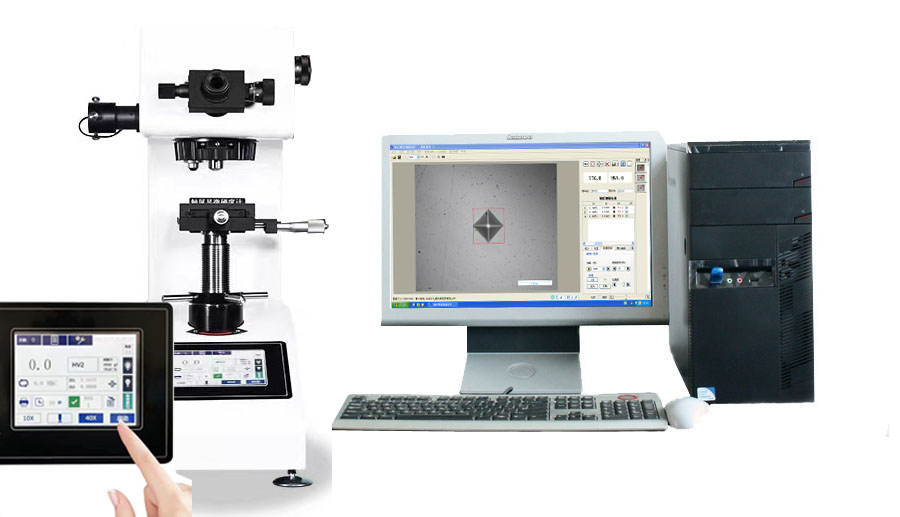

触屏自动转塔显微硬度计-MHV-101PC

一、仪器亮点:
1
、本机操作性能及功能具有同行业中先进的技术。
2、本机具有数据存储查询及平均值运算功能。
3、转塔打点定位采用三点式卡位更精准,重复打点位不偏移。
4、主轴支承弹片采用进口特殊订制材料具有高韧性,高抗疲劳度,不易变形(可提供三年免费换新,但收取工时费用)。
5、操作界面采用人性化格式,数字区与功能区分栏式,面键有中英文清晰标识同时菜单具有中英文语言切换显示功能,适合多国人员方便操作。菜单功能分类清晰细致,灯光亮度、菜单选择及物镜选择都具有记忆功能。
6、10X及40X物镜同时具有测量及观察功能(同类中只有40X物镜具有测量功能)。
7、硬度换算表分类细化,是目前行业中较完善的转换表。
8、光源系统采用自主开发的新型LED光照明,寿命长,发热量小,三年免费更换。
9、标配最新版维氏硬度计测量软件,可以一键测量硬度值,也可手动测量。
10、视频成像用1/2靶面真130w像素高清工业相机作为取景系统,极大程度还原压痕影像。
11、本公司全系列产品都配备品牌电脑,保证软件稳定运行。

二、维氏硬度计适用范围:
触摸屏自动转塔显微硬度计主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属、热后处理零件、各种微小及薄形零件、玻璃、陶瓷、玛瑙、宝石等进行硬度的测定,同时适用于碳化、淬火硬化层有效深度、涂镀层、表面覆层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。尤其适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

 三、产品介绍:
本产品在机械,光学,光源上采用独特的、精密的设计,使压痕成像更清晰,测量更精确。采用全新彩色触摸显示屏LCD显示,操作界面采用菜单式结构,可在操作面板上选择硬度标尺HV或HK,测试的硬度值,自动计算,自动显示。可进行各种硬度值相互转换。本机配有10倍数显测量显微镜和40倍物镜都能参与测量,使测量范围更大,应用范围更广,并采用大屏幕,操作上更直观,更清晰,在屏幕上能显示试验方法、试验力、压痕长度、硬度值、试验力保持时间、测量次数、日期、时间、硬度转换值等功能。它具有转换标尺、存储、打印和RS232接口等功能, 压头与物镜自动转换定位精准,效率更高,并拥有可供连接数码相机和CCD摄像头的螺纹接口,方便选配电脑及硬度分析测量软件。

四、技术参数:

试验力

10gf、25gf、50gf、100gf、 200gf、300gf、500gf、1000gf

0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N

显示方式

液晶/触屏

目镜分辨率

0.25μm

转换标尺

HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

硬度测试范围

1~4000HV

转塔工作方式

自动

试验力施加方法

自动(加荷、保荷、卸荷)

测试显微镜放大倍率

100X、400X

试验力保荷时间

1~60s

X-Y试台

尺寸:100*100mm  最大移动:25*25mm

数据输出

LCD显示读出,内置打印机和RS-232接口

试件最大高度

90mm

压头中心到外壁距离

95mm

电源

AC220V+5%,50-60Hz

外形尺寸

405*290*480mm

主机重量

约40Kg

    五、附件:

名称

数量

名称

数量

砝码轴

1

砝码

6

十字试台

1

薄片夹持台

1

平口夹持台

1

产品使用说明书

1

螺丝批

2

调节螺钉

4

小水平仪

1

10X测试目镜

1

显微维氏硬度块(高块、低块)

各1块

备用保险丝(2A)

2

电源线

1

产品合格证

1

测量软件

Shyq_v1.0B

电脑

品牌机

六、软件介绍:
1、中英文自动切换。
2、本软件可测量维氏硬度值和努普氏硬度值。
3、具有几何测量功能。
4、 一键测量、对角线测量、4点测量、井字测量,方便、准确、快捷。
5、可以放大或缩小影像区域测量。
6、软件可以自动识别合格与不格
7、 对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析软件。
8、 高清晰工业数码摄像头,在计算机显示器上显示清晰的压痕图像,便于硬度的准确测量,同时可以存储。
9、 可测试表面处理层深度及硬度梯度,如渗碳层,淬火层等。
10、 可根据测量数据自动绘出硬度值曲线图及生成测试报告,并可以根据用户的定义生成多条硬化层深度曲线。
11、 可以实现:美标、国标、德标洛氏HRC、洛氏HRA、洛氏HRB、表面洛氏HR15N、表面洛氏HR30N、表面洛氏HR45N、维氏HV、布氏HBS、布氏HRW 硬度值之间的标尺互相转换。
12、 本软件可自动修正球面硬度参数。
13、 所有的测量数据和计算结果以及压痕图像都可以生成格式化的图文报告,其报告格式可由用户自行设定,报告可以word格式或Excel格式文档保存。

软件功能信息:

长度单位:软件提供可切换四个长度单位:mm, um, inch, 和mil. 由于压痕很小,压痕对角长度依然会用um(如果选择mm)和 mil(如果选择inch);

根据试验力自动选择标定: 该项已在前面提到多次。为了消除系统误差,有时需要在不同试验力下载入不同标定。如果该项被选择,右边下拉菜单将出现让用户根据不同试验力选择其标定,先在上面选择试验力,再在下拉菜单里选择对应标定。如果是卸载该试验力标定,就选择下拉菜单里的空白项;

努氏硬度: 如果被选择,该程序测量标尺将变成努氏硬度。其计算公式  HK = 14.229 * Force / pow(D1,2.0)/1000.0, 这里D1 是压痕长对角距离(单位mm ),试验力Force 单位克;

断裂韧性:如果选择了,系统让用户在测量正常硬度压痕后继续测量裂纹大小(通过鼠标点击裂纹的左右上下最极端)从而计算出断裂韧性。系统在硬度测量结果表里多显示出3列:C1、C2和Kic。 C1为裂纹最左端到最右端的距离(单位mm),C2为最上到最下的距离,裂纹总长度L = C1+C2-D1-D2 (D1 和D2为测得的压痕对角线长度),断裂韧性Kic将根据选择的模型计算出来。软件提供搜集到的几个模型,对应的计算公式可以由点击“编辑脚本”按钮弹出编辑器显示。在脚本代码里,c1和c2代表以上的C1和C2,d1和d2代表D1和D2,force代表试验力(单位克),eModulus代表设置里提供的杨氏模量。用户可以自定义新的模型和输入新的计算代码。如果要自定义的话,在模型处输入新模型名称后键入回车键,然后点击“编辑脚本”按钮弹出编辑器输入新代码即可(当然现有的模型代码可以提供参考)。如果需要删除一个模型,到编辑器上方显示的模型文件路径到文件夹里将该模型文件删除即可。和压痕一样,裂纹大小会有一长方形标记,用户可鼠标托拉长方形任意一边修改,计算结果统计等自动更新。在统计栏里会显示断裂韧性选择,如勾选,统计结果为断裂韧性Kic,如非选则为Hv。报告(WORD和EXCEL)会自动添加C1、 C2和Kic三列。注:断裂韧性和努氏硬度不能同时应用,如选其中一个则另一个会自动变非选。

样品球(柱)直径(mm): 该项用于非平面样品表面的HV修正。

操作员: 用于报告

报警上下限: 用于自动标明超出范围的测量结果(硬度值红色字体显示),和用于计算统计里的Cp 和Cpk。而且在硬化曲线上显示。

压痕标记形状: 可选长方形, 任意四边形,或对角线标明压痕测量结果。常用长方形。

硬化曲线硬度值: 用于计算硬化层深。默认值550。

自动测量图像大小: 为了提高效率和更准确判断压痕,限制自动测量时图像区域。图像中心由图像网格中心定,该项大小为1(最大)时指整幅图像,小于1时图像区域大小按相应比例。

测量时显示相册: 如选,每次测量时,含压痕图像相册自动显示。

添加简单使用界面: 如选,软件会添加一个含长用按钮的界面,该项适用于触摸屏显示。

手动测量后鼠标自动变选择模式:如选,手动测量压痕后鼠标自动进入选择模式让修正测量。如非选,鼠标还呆在测量模式让继续手动测量。

显示压痕深度:如选,数据结果表将增加一列h显示根据压痕对角长度计算出来的压痕深度。

分类:如选,每个测试点可以有一个分类用于统计和报告,结果表将增加一列“分类”让用户给每个测试点选择分类:鼠标双击单元,在弹出的下拉菜单中选择。分类清单则在设置里的分类下拉清单里输入。同样的键入分类名称后再键入回车键实现添加。如要删除一个分类,键盘清除后键入回车健实现删除。每添加一个分类后一个带颜色的图标自动弹出显示给该分类分配的颜色,如需要改变颜色,鼠标双击该颜色图标在弹出的颜色选择对话框里选。分类的颜色将会在硬化曲线里体现和在路径设置里压痕测试点里显示。统计数值将会按分类统计。分类值也会在WORD/EXCEL报告的分类列里出现。
