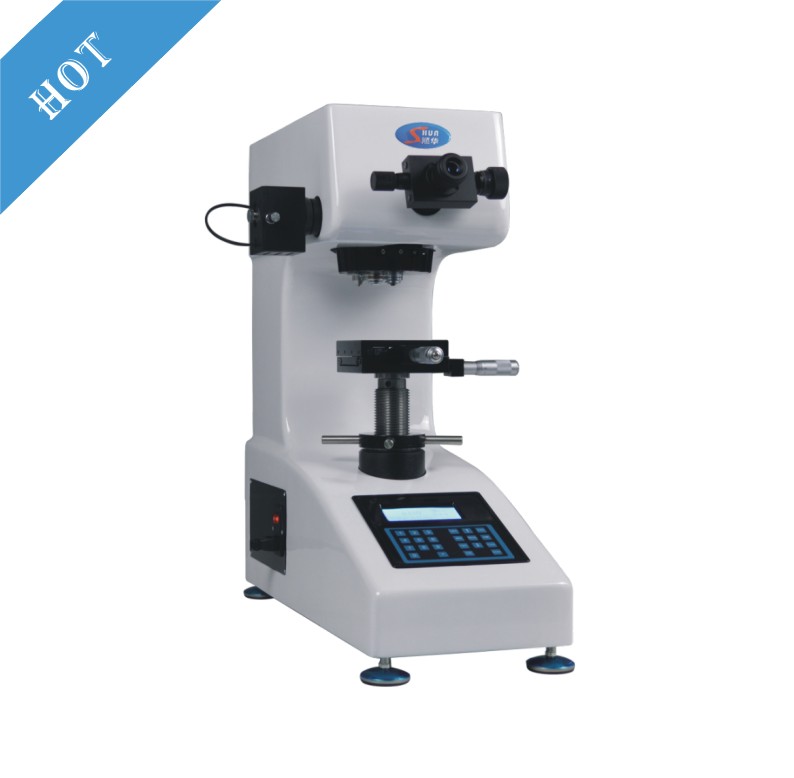

数字显示自动转塔显微维氏硬度计

产品时间:2023-04-14 09:37:15

简要描述:

 数字显示自动转塔显微硬度计-HV爆款系列一、适用范围: 数字显示自动转塔显微硬度计主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属、热后处理零件、各种微小及薄形零件、

详细介绍

 数字显示自动转塔显微维氏硬度计-HVZ爆款系列

一、适用范围:

 数字显示自动转塔显微维氏硬度计主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属、热后处理零件、各种微小及薄形零件、玻璃、陶瓷、玛瑙、宝石等进行硬度的测定,同时适用于碳化、淬火硬化层有效深度、涂镀层、表面覆层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。尤其适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

二、产品特点:

1、数字显示自动转塔显微硬度计壳体采用整体浇铸加工,打孔对位采用一刀式直通,保证了各孔位的同心度同轴度,为机器的高精度及高稳定性垫定了良好的基础。

2、硬度计光源采用金相显微镜上专用高品质成像光源系统,光场亮度均匀清晰,从而减小了打印压痕的测量误差。

3、在机械,光学,光源上采用独特的、精密的设计,使压痕成像更清晰,测量更精确。

4、采用全新显示屏LCD显示,操作界面采用菜单式结构,可在操作面板上选择硬度标尺HV或HK,测试的硬度值,自动计算,自动显示。可进行各种硬度值相互转换。

5、本机可无损升级专业显微/维氏硬度测量软件,10倍和40倍物镜都能参与测量,使测量范围更大,应用范围更广,并采用大屏幕,操作上更直观,更清晰,在屏幕上能显示试验方法、试验力、压痕长度、硬度值、试验力保持时间、测量次数、日期、时间、硬度转换值等功能。

6、它具有转换标尺、存储、打印和RS232接口等功能, 压头与物镜自动转换定位精准,效率更高,并拥有可供连接数码相机和CCD摄像头的螺纹接口,方便选配电脑及硬度分析测量软件。

三、新机亮点如下:

本机操作性能及功能具有同行业中先进的技术。

新机不仅具有数据存储查询及平均值运算功能。

新机打点定位采用三点式卡位更精准,重复打点位不偏移。

新机支承弹片采用进口特殊订制材料具有高韧性,高抗疲劳度,不易变形(可提供五年免费换新,但收取工时费用)。

新机操作界面采用人性化格式,数字区与功能区分栏式,面键有中英文清晰标识同时菜单具有中英文语言切换显示功能,适合多国人员方便操作。菜单功能分类清晰细致,灯光亮度、菜单选择及物镜选择都具有记忆功能。

硬度换算表分类细化,是目前行业中较完善的转换表。

光源系统采用自主开发的新型LED光照明,寿命长,发热量小,三年免费更换。

四、技术参数:

产品型号

HVZ-1000A

试验力

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)

最小测试单位

0.25μm

转换标尺

HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

硬度测试范围

1~4000HV

试验力施加方法

自动(加荷、保荷、卸荷)

测试显微镜放大倍率

100X(观察)400X(测试)

试验力保荷时间

1~60s

X-Y试台

尺寸:100*100mm  最大移动:25*25mm

数据输出

LCD显示读出,RS-232接口

试件最大高度

90mm

压头中心到外壁距离

95mm

电源

AC220V+5%,50-60Hz

外形尺寸

405*290*480mm

主机重量

约40Kg



五、附件:

名称

数量

名称

数量

砝码轴

1

砝码

6

十字试台

1

薄片夹持台

1

平口夹持台

1

说明书

1份

螺丝批

2

调节螺钉

4

小水平仪

1

10X测试目镜

1

显微维氏硬度块(高块、低块)

各1块

备用保险丝(2A)

2

电源线

1

产品合格证

1

测量软件(选配)


测量电脑(选配)

六、软件测量系列(选配)

数字显示自动转塔显微硬度计(图1)

 显微/维氏自动捕捉软件介绍:
1
、 中英文自由转换,适用于Xp、win7平台,可配台式计算机和手提式计算机。
3、 一键式硬度值测量,方便、准确、快捷。
2、 对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析软件。
3、 具备点、线、圆几何测量功能。
4、 可实现电子放大压痕,测量更精准。
5、 高清晰1/2英寸工业数码摄像头,在计算机显示器上显示清晰的压痕图像,便于硬度的准确测量,同时可以存储。
6、 可测试表面处理层深度及硬度梯度,如渗碳层,淬火层等。
7、 可根据测量数据自动绘出硬度值曲线图及生成测试报告,并可以根据用户的定义生成多条硬化层深度曲线。
8、 可以实现:国标、美标、德标洛氏HRC、洛氏HRA、表面洛氏HR15N、表面洛氏HR30N、表面洛氏HR45N、维氏HV、布氏HBS、布氏HRW 硬度值之间的标尺互相转换。
9、 本软件可自动修正球面硬度参数。
10、 所有的测量数据和计算结果以及压痕图像都可以生成格式化的图文报告,其报告格式可由用户自行设定,报告可以word格式或Excel格式文档保存。

摄像头和标定管理

1.130万像素 USB2.0 CMOS 专用于显微镜测量摄像头(5百万像素摄像头可选)
  2.可用硬度标定块或标定尺两种方法标定摄像头
  3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入

硬度值转换、修正、有效验证

1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;
  2.硬度修正:可对球面或圆柱面样品测量值进行修正;
  3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离

数据统计

自动计算硬度的平均值、方差、Cp、Cpk等统计值

自动绘制硬化曲线:

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;
  2.可绘制HV对XY 的 3D 硬化曲线图

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;
  一个文件保存一个测量的所有数据

测试报告

自动生成WORD或EXCEL文档报表;
  标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

其他功能

包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等
