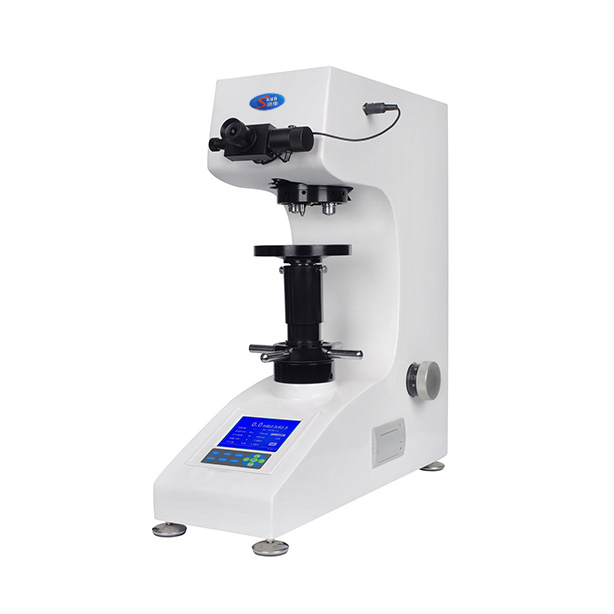

HV系列-维氏硬度计

产品时间:2020-08-01 17:28:32

简要描述:

HV-5型维氏硬度计是机电光一体化的高新技术产品,该机器造型新颖,具有良好的可靠性,可操作性和直观性,是维硬度系列中性价比极高的一款产品。本机是采用精密机械技术和光电技术的新型维氏和努普硬度测试仪器。

详细介绍

HV-5/10/30/50 型维氏硬度计
HV-5Z/10Z/30Z/50Z 型自动转塔维氏硬度计

产品介绍:
1
、小负荷维氏硬度计是光机电一体化的高新技术产品,测试点定位精确。有良好的可靠性,可操作性高,测量方便等优点。
2、该机采用计算机软件编程,高倍率光学测量系统,光电传感等技术,通过软键输入,能调节测量光源的强弱,选择测试方法与硬度对照表、保持时间,文件号与储存等,在LCD大屏幕显示屏上能显示试验方法、试验力,测量压痕长度、硬度值、试验力保持时间,测量次数,并能键入年、月、日期,试验结果和数据处理等,通过打印机输出.
3、硬度计适用于测量微小、薄形试件、表面渗镀层处理后的零件,是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
根据需要可选择自动转塔型(压头和物镜之间相互切换)。
适用范围:
热处理、碳化、淬火硬化层,表面覆层,钢,有色金属,4微小及薄形零件等。
技术数据:

试验力

HV5

0.3Kgf、0.5Kgf、1Kgf、2Kgf、3Kgf、5Kgf

HV10

0.3Kgf、0.5Kgf、1Kgf、3Kgf、5Kgf、10Kgf

HV30

1Kgf、3Kgf、5Kgf、10Kgf、20Kgf、30Kgf

HV50

1Kgf、5Kgf、10Kgf、20Kgf、30Kgf、50Kgf

转换标尺

洛氏、表面洛氏、布氏

最小测量单位

0. 125μm

精度

≤3%以内

转塔方式

HV-5/10/   /30/50手动

HV-5Z/10Z/   /30Z/50Z自动

转塔定位误差

≤0.2um

总放大倍数

观察100X(可测量)
  测量200X (可测量)

测量方式

编码器测量/一键测量(需配自动捕捉软件)

加荷控制

自动(加荷、保荷、卸荷),

仪器重量

约40kg

试件最大尺寸

最大高度165mm ,中心到内壁130(HV30和HV50可选10倍测量)

功率

100W

电源

AC220V±5%,50~60Hz

执行标准

GB/T4340.2国家标准(GB/T4340.2   Chinese Standard),
  JJG151检定规程 ( JJG151 Inspection Rule )

标准配件   附件

物镜20x、10x,维氏压头,数字式测量目镜10x,大平试台、中平试台、V型试台、硬度块 (2)、合格证、保修卡、电源线

维氏硬度允差表:

硬度

符号

硬 度 计 的 最 大 允 许 误 差 ±%

硬  度     HV

50

100

150

200

250

300

350

400

450

500

600

700

800

900

1 000

1 500

HV 0.01

















HV 0.015

10
















HV 0.02

8
















HV 0.025

8

10















HV 0.05

6

8

9

10













HV 0.1

5

6

7

8

8

9

10

10

11








HV 0.2


4


6


8


9


10

11

11

12

12



HV 0.3


4


5


6


7


8

9

10

10

11

11


HV 0.5


3


5


5


6


6

7

7

8

8

9

11

HV 1


3


4


4


4


5

5

5

6

6

6

8

HV 2


3


3


3


4


4

4

4

4

5

5

6

HV 3


3


3


3


3


3

4

4

4

4

4

5

HV 5


3


3


3


3


3

3

3

3

3

4

4

HV 10


3


3


3


3


3

3

3

3

3

3

3

HV 20


3


3


3


3


3

3

3

3

3

3

3

HV 30


3


3


2


2


2

2

2

2

2

2

2

HV 50


3


3


2


2


2

2

2

2

2

2

2

HV 100




3


2


2


2

2

2

2

2

2

2



1当压痕对角线长度小于0.020 mm时,表中未给出值。

2对于中间值,其最大允许误差可通过内插法求得。

3表中有关显微硬度计的值是以0.001 mm或压痕对角线长度平均值的2%为最大允许误差给出的,以较大值为准。
