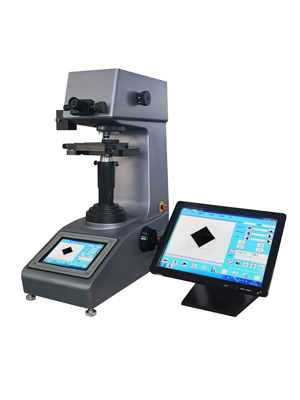

全自动维氏硬度计
本机特点:
自动维氏硬度计和平板电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能。通过内置CCD图像采集系统,在平板电脑上直接显示测试的压痕,触摸屏按键,自动测试维氏硬度值,彻底解决了维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光源给眼睛带来的刺激和视觉疲劳,保护了试验人员的视力。是中国维氏硬度计的一次重大革新。
1. 采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,显示清晰直观,操作方便。
2. 内置CCD图像采集系统,压痕显示清晰直观,只需触摸按键即可读取硬度值。
3. 压头和物镜间自动识别、自动转塔,自动测量维氏硬度值。
4. 具有硬度标尺转换功能,可在各硬度标尺之间进行换算。
5. 配置了3组物镜测量,供用户选择。
6. 系统支持两种语言:中文和英文。
7. 备有USB接口、VGA接口、网口,硬度值的测试结果,通过USB接口打印输出,连接网络上传共享。
8. 自动记录测量数据,可生成硬度-深度曲线,保存成WORD或EXCEL文档。
9. X-Y电动试台,自动对焦,仪器自动测量,完全实现了维氏硬度测试的自动化。
全自动维氏硬度计主机简介:
本机是全新一代的维氏硬度计,采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,触摸屏操作方便快捷,显示清晰直观。内置CCD图像采集系统在平板电脑上可直接显示动态的压痕图像,锁定图像并自动测量维氏硬度值,测量精度高,性能稳定,避免了人为操作误差。硬度计功能齐全,具备了国内先进水平。
1. 硬度计和电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能,可外接显示器、打印机等输出设备。
2. 物镜与压头自动识别、自动切换。
3. 升降丝杆采用蜗轮蜗杆结构,传动平稳。
4. 数显十字试台,定位、测量更精确。
5. 手动选取试验力,试验力加载/保荷/卸载过程自动完成。
6. 内置CCD图像自动测量系统,压痕显示清晰直观,硬度值自动测量。
7. 具有硬度标尺转换功能,可在各硬度标尺之间进行换算。
8. 自动记录测量数据,可生成硬度-深度曲线,保存成WORD文档。
技术参数:
试验力 | kgf, N |
全自动-5kgf系列 | 0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
全自动-10kgf系列 | 0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
全自动-30kgf系列 | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N |
全自动-50kgf系列 | 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
硬度测试范围 | 1HV~2967HV |
试验力施加方法 | 自动(加载/保荷/卸载) |
物镜和压头切换 | 自动切换 |
计算机系统 | CPU:Intel I5,内存:8G,固态硬盘:128G |
摄像头像素 | 130万 |
转换标尺 | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
硬度读取 | 触摸屏显示压痕、自动读取 |
数据输出 | 可生成WORD或EXCEL报告,得到曲线图 |
物镜 | 10×,20×,40× |
最小测量单位 | 0.1μm,0.05μm,0.025μm |
保荷时间 | 0~60s |
光源 | 卤素灯光源 |
X-Y电动试台 | 尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm |
试样最大高度 | 185mm |
压头中心至机壁距离 | 130mm |
电源 | AC220V,50Hz |
执行标准 | ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2 |
外形尺寸 | 560×335×675mm,外箱尺寸650×380×960mm |
重量 | 净重52kg,毛重67kg |
配置表:
名称 | 数量 | 名称 | 数量 |
仪器主机 | 1台 | 10× 目镜 | 1个 |
10×,20×,40×物镜 | 各1只 | 金刚石维氏压头 | 1只 |
外置触摸屏显示器 | 1台 | 电动十字试台 | 1个 |
水平仪 | 1个 | 水平调节螺钉 | 4只 |
卤素灯12V、15~20W | 1个 | 保险丝1A | 2个 |
螺丝刀 | 1把 | 内六角扳手2.5mm | 1把 |
电源线 | 1根 | 标准硬度块700~800 HV1 | 1块 |
标准硬度块 400~500 HV5 | 1块 | 防尘罩 | 1只 |
触摸屏遥控器 | 1个 | U盘 | 1个 |
鼠标 | 1个 | 触摸笔 | 1只 |
产品合格证 | 1份 | 产品说明书 | 1份 |
